富山閥門柱塞截止閥
產品簡介
富山閥門柱塞截止閥概述：柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞···
訂購熱線：13295105805
產品介紹

富山閥門柱塞截止閥概述：

柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。

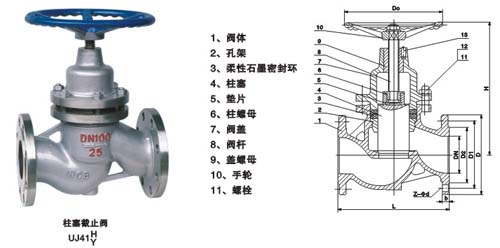

富山閥門柱塞截止閥結構圖：

富山閥門柱塞截止閥結構圖


富山閥門柱塞截止閥性能參數：

閥體材料

適用溫度

適用介質

壓力范圍

鑄 鋼

≤425℃

水、蒸汽、石油產品

PNl.6-1.6MPa

不銹鋼

≤300℃

硝酸、醋酸

通徑范圍

含鉬不銹鋼

≤300℃

氮、氫、氨尿素等

DNl5-500mm


富山閥門柱塞截止閥適用環境：

PNl.6-4.O
PN6.4-10.0

DNl5-250
DNl5-100

PNl.6-4.O
PN6.4-10.0

DN≥250
DN≥200

柱塞截止閥

平衡式柱塞截止閥


富山閥門柱塞截止閥外形鏈接尺寸：

1.6-MPa               UJ41H-16C                UJ41W-16CP/R

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

主要外形尺寸
及連接尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

914

987

987

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

640

705

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

585

650

D2

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

485

545

608

b

14

14

14

16

16

16

18

20

20

22

24

26

30

30

34

36

40

44

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ18

8-φ23

12-φ23

12-φ25

12-φ25

16-φ25

16-φ30

20-φ34

20-φ34

H

133

170

178

195

230

250

272

300

312

365

400

460

940

985

1100

1395

1480

1600

重量

kg

3.6

4.5

6

8

11

15

21

32

44

62

85

148

260

340

552

752

1200

1400
